«Las extensiones aerodinámicas de TETSUO están destinadas a bicicletas de competición y triatlón»
En nuestros laboratorios de Ingeniería de Materiales realizamos ensayos de torsión, fatiga y carga de rotura
Con los ensayos de torsión, fatiga y carga de rotura evaluamos la resistencia, durabilidad y seguridad de las extensiones aerodinámicas de TETSUO, destinadas a bicicletas de competición y triatlón.
La evolución del ciclismo de competición y del triatlón impulsa el desarrollo de componentes cada vez más ligeros, eficientes y aerodinámicos. Sin embargo, alcanzar un alto rendimiento deportivo no es suficiente: estos elementos deben demostrar también que son capaces de soportar las exigentes condiciones de uso a las que estarán sometidos durante miles de kilómetros de competición y entrenamiento.
- En este contexto, el equipo de Ingeniería de Materiales de TECNALIA ha llevado a cabo una campaña de caracterización mecánica para TETSUO, empresa especializada en la comercialización de componentes de alto rendimiento para ciclismo y distribuidor de extensiones aerodinámicas.
- Estos sistemas están diseñados para ayudar a ciclistas y triatletas a optimizar su posición sobre la bicicleta, mejorar la eficiencia aerodinámica y maximizar el rendimiento en competición.
El reto: garantizar la seguridad y fiabilidad de un componente sometido a elevadas cargas
Las extensiones aerodinámicas constituyen un elemento crítico en bicicletas de carrera y triatlón, ya que permiten adoptar una postura optimizada para reducir la resistencia al aire y mejorar el rendimiento deportivo.
Sin embargo, esta mejora aerodinámica implica que el componente deba soportar de forma continuada el peso del deportista, vibraciones, impactos y esfuerzos repetitivos que pueden afectar a la integridad de las zonas de unión y anclaje.
Por ello, TETSUO necesita validar la seguridad, resistencia y durabilidad de sus productos antes de su comercialización, así como verificar su conformidad con la normativa aplicable.
La solución: una campaña de ensayos mecánicos adaptada al producto
Para responder a la necesidad de TETSUO, los expertos y expertas del Laboratorio de Ensayos Mecánicos de TECNALIA han diseñado y ejecutado una campaña de caracterización basada en los requisitos establecidos por la norma UNE-EN ISO 4210-5:2023 “Ciclos. Requisitos de seguridad para bicicletas. Parte 5: Método de ensayo de la dirección”.
Los trabajos realizados incluyen:
- Ensayo de seguridad torsional, conforme al apartado 4.8 de la norma.
- Ensayo de fatiga del conjunto manillar-potencia, conforme al apartado 4.9.
- Ensayo de carga de rotura, según las especificaciones técnicas definidas por el proveedor.

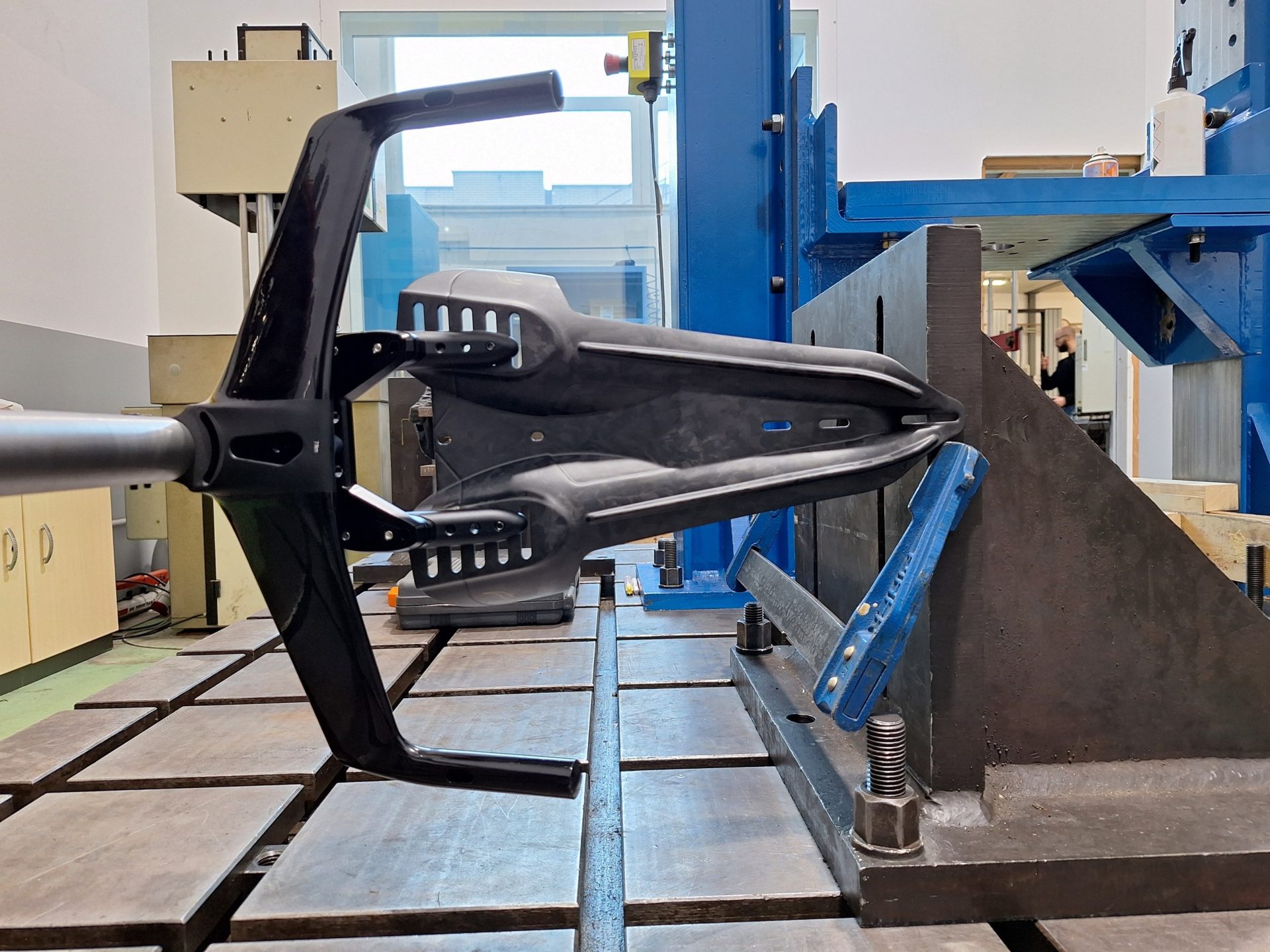

Para ello, TECNALIA ha llevado a cabo el mecanizado y montaje específico del conjunto formado por el manillar y la extensión aerodinámica, desarrollando una configuración de ensayo capaz de reproducir las condiciones más exigentes de utilización.
En el ensayo de seguridad torsional se ha aplicado una fuerza vertical de 300 N sobre la extensión en la posición que genera el máximo par sobre las abrazaderas y elementos de fijación, permitiendo evaluar la capacidad del sistema para mantener su integridad estructural bajo condiciones extremas.
Posteriormente, el conjunto se ha sometido a un ensayo de fatiga consistente en la aplicación de 100.000 ciclos de carga repetida, reproduciendo los esfuerzos que experimenta el componente durante su uso continuado en carretera y competición.
Finalmente, se ha realizado un ensayo de carga hasta rotura para determinar el comportamiento límite de la estructura y la capacidad resistente de los sistemas de anclaje.
Información relevante para la validación y mejora del producto
Los resultados obtenidos han permitido a TETSUO disponer de datos objetivos sobre el comportamiento mecánico de sus extensiones aerodinámicas, contribuyendo a la validación del diseño, la identificación de oportunidades de mejora y la demostración del cumplimiento de los requisitos establecidos por la normativa aplicable.
Además, la campaña ha evaluado la respuesta del producto frente a condiciones de carga representativas de su uso real, aportando confianza tanto al distribuidor como a los usuarios finales en términos de seguridad, fiabilidad y rendimiento.
Leyner Useda, responsable del Laboratorio de Ensayos Mecánicos de TECNALIA ha aclarado que "la validación experimental es un paso fundamental para garantizar que los componentes destinados al ciclismo de alto rendimiento combinan ligereza, funcionalidad y seguridad. Mediante estos ensayos hemos podido reproducir condiciones reales de uso y proporcionar al cliente información fiable para validar el comportamiento de su producto y respaldar su puesta en el mercado con mayores garantías."
TECNALIA, aliado tecnológico para la validación de materiales y componentes
A través de nuestros laboratorios de Ingeniería de Materiales, TECNALIA ofrece servicios avanzados de ensayo, caracterización y validación de materiales, componentes y productos para múltiples sectores industriales. Nuestras capacidades evalúan el comportamiento mecánico de estructuras y sistemas, verifican el cumplimiento de la normativa vigente y reducen los riesgos asociados al desarrollo de nuevos productos.
Con conocimientos especializados, equipamiento avanzado y experiencia en la aplicación de normativa internacional, acompañamos a las empresas en el desarrollo de soluciones más seguras, fiables y competitivas para su llegada al mercado.
