    Bancada de máquinas eléctricas y prototipado rápido de inverters

    Bancada de máquinas eléctricas y prototipado rápido de inverters

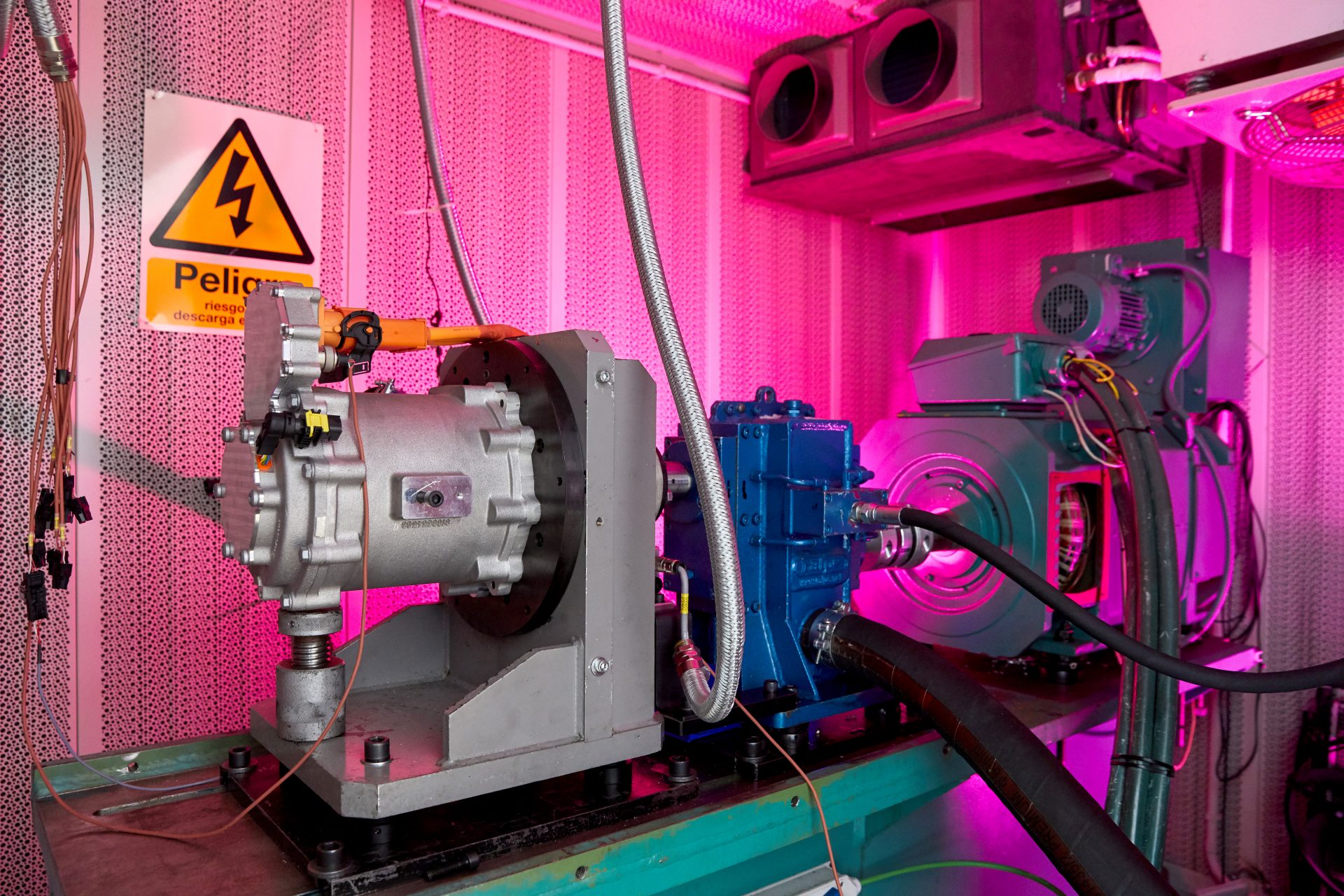

    Bancada dinamométrica orientada al desarrollo y validación de sistemas de tracción para vehículo eléctrico.

    Está compuesta de una máquina eléctrica de inducción que hace las funciones de carga a la que se acopla la máquina bajo prueba. Integra una fuente DC bidireccional que permite alimentar los inversores. Se completa con equipos de instrumentación para la lectura y captura de datos de los ensayos.

    Ubicación

    Descripción

    Las características de la bancada son:

    • Máquina de carga (valores máximos)
      • Potencia: 157 kW
      • Par: 487 Nm
      • Velocidad: 8.000 rpm
    • Fuente de alimentación DC bidireccional
      • Potencia: 280 kW
      • Corriente DC: 560 A
      • Tensión: 250 – 700 Vdc
    • Transductor de par / velocidad
      • Par: 500 Nm
      • Velocidad: 20.000 rpm
    • Transductores de corriente
      • Corriente nominal RMS y DC: 400 A
      • Corriente de pico: 566 A
      • Precisión: 0.0044 %
    • Sistema de refrigeración
      • Disolución Etilenglicol / agua
      • Rango de temperatura: -30 °C – 90 °C
      • Potencia de calentamiento: 3,5 kW
      • Potencia de enfriamiento (temperatura ambiente 20 °C): 1,6 kW
      • Caudal: 10 l/min
    • Analizador de Potencia
      • Canales de entrada: 4 + opción motor
      • Precisión: 0.02%
      • Ancho de banda: 0.1 Hz – 1 MHz
    • Sistema de adquisición de datos
      • Número de canales de entrada: 30
      • Tiempo de adquisición: 10 ms
      • Termopares: R, S, B, K, E, J, T, L, U, N, W
      • RTD 3 hilos. Pt100, JPt100, Ni100 SAMA, Ni100 DIN, Ni120, Pt50, Cu10, Cu10 L&N, Cu10 WEED, Cu10 BAILEY, J263B
    • Ensayos típicos:
      • Pruebas de verificación de características nominales y de sobrecarga
      • Tensión fase-fase
      • Corriente de fase
      • Temperatura
      • Potencia eléctrica y mecánica
      • Pruebas de eficiencia y factor de potencia
      • Simulación de ciclos de conducción en base a Dynacar®

    Dirigido a

    Empresas que desarrollen o quieran desarrollar conjuntos o componentes de sistemas de tracción para vehículos eléctricos:

    • Motores eléctricos
    • Inversores
    • Unidades de control electrónico relacionadas con los sistemas de tracción
