    Planta de procesos de mecanizado

    Planta de procesos de mecanizado

    Planta con varios centros de mecanizado y una máquina de corte por agua: máquina de 5 ejes (3+2) IBARMIA ZV25/U600 EXTREME; máquina multiproceso ZVH 45/1600 de Ibarmia; máquina de mecanizado convencional de 3 ejes ANAYAK ANAK-MATIC 7-CNC; máquina de corte por agua Byjet L 2030; máquina Gantry ATOM.

    Descripción

    Las características de las máquinas son:

    • Máquina de 5 ejes (3+2) IBARMIA ZV25/U600 EXTREME
      • Nmax: 18.000 rpm.
      • Avancerápido: 60 m/min.
      • Potencia nominal: 15 kW.
      • Par nominal: 81 Nm (1.760rpm).
      • (XxYxZ) 600x425x410 mm.
      • Giro de mesa (IV):+/- 120º rotación(V): +/- 360º.
      • Control FANUC.
      • Cabezal GOIALDE con junta para taladrina interior, y MQL interior.
    • Máquina multiproceso ZVH 45/1600 de IBARMIA
      • Centro de mecanizado de 5 ejes de alta productividad, en arquitectura de mesa fija y columna móvil y con capacidad de ejecutar procesos de torneado con plato horizontal (øvolteo=750mm) y vertical (øvolteo=1100mm), y mecanizado de 5 ejes con A+B y B+C con recorridos X/Y/Z y B de 1600/800/900mm y ±105º (±45º en LMD). Taladrina interior. Control Siemens 840D.
    • Máquina de mecanizado convencional de 3 ejes ANAYAK ANAK-MATIC 7-CNC
      • Nmax: 6.000 rpm.
      • Avancerápido: 24m/minX-Y/15m/minZ.
      • Potencia nominal: 5,5 kW.
      • Par nominal: 11 Nm (486rpm).
      • Control HEIDENHAIN.
      • Taladrina exterior.

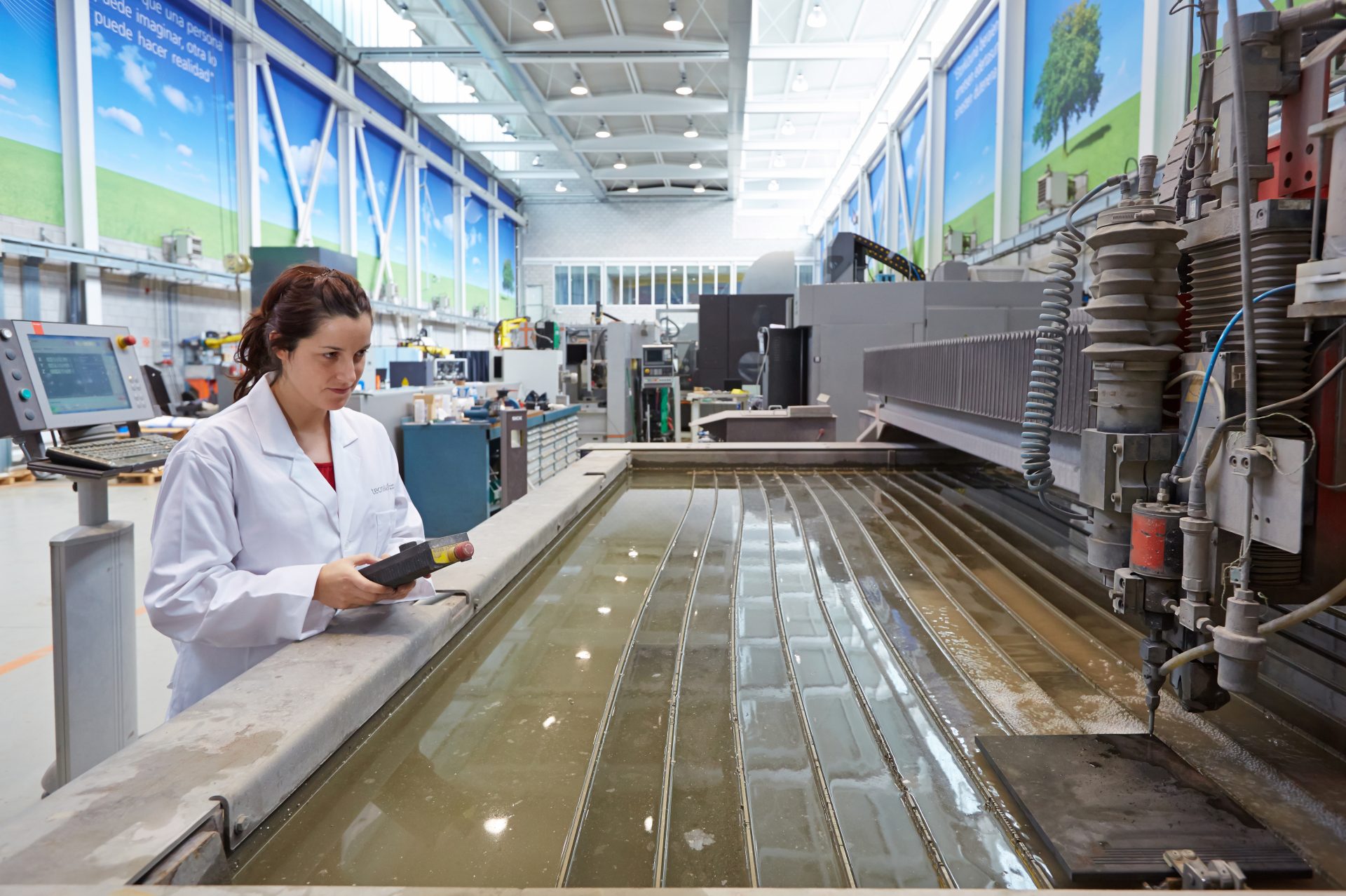

    • Máquina de corte por agua Byjet L 2030
      • Bomba de agua Bypump 50APC con una presión máxima de 3600 bares.
      • Mesa de corte de 2000×3000 mm.
      • Espesor máximo de corte 1000 mm.
      • Capacidad de trabajar con varios diámetros de chorro.
    • Máquina Gantry ATOM de 5 ejes
      • Máximum speed: 15m/min.
      • Máximum acceleration: 2m/s2.
      • Working speed: 5m/min.
      • Working volumen: 2300x900x700mm, 20º (eje A), 3601 (eje C).
      • Fuerzas de trabajo: 35kN (ejes X e Y), 70 kN (eje Z).
      • Precisión de posicionamiento: 0,1mm.
      • Kz=1400N/µm».

    Dirigido a

    • Sector metalmecánico en general y fabricantes de máquinas, de piezas y componentes, en particular.
